Anodisiertes Aluminiumband (anoxal)

Wir sind Hersteller von anodisiertem Aluminiumband (anoxal), welches als besonders leistungsfähiges Leitermaterial vor allem für den Bau von Elektromagneten, Generatoren und Transformatoren zum Einsatz kommt. Es ist extrem dünn, besonders wärmeleitfähig, temperaturbeständig.

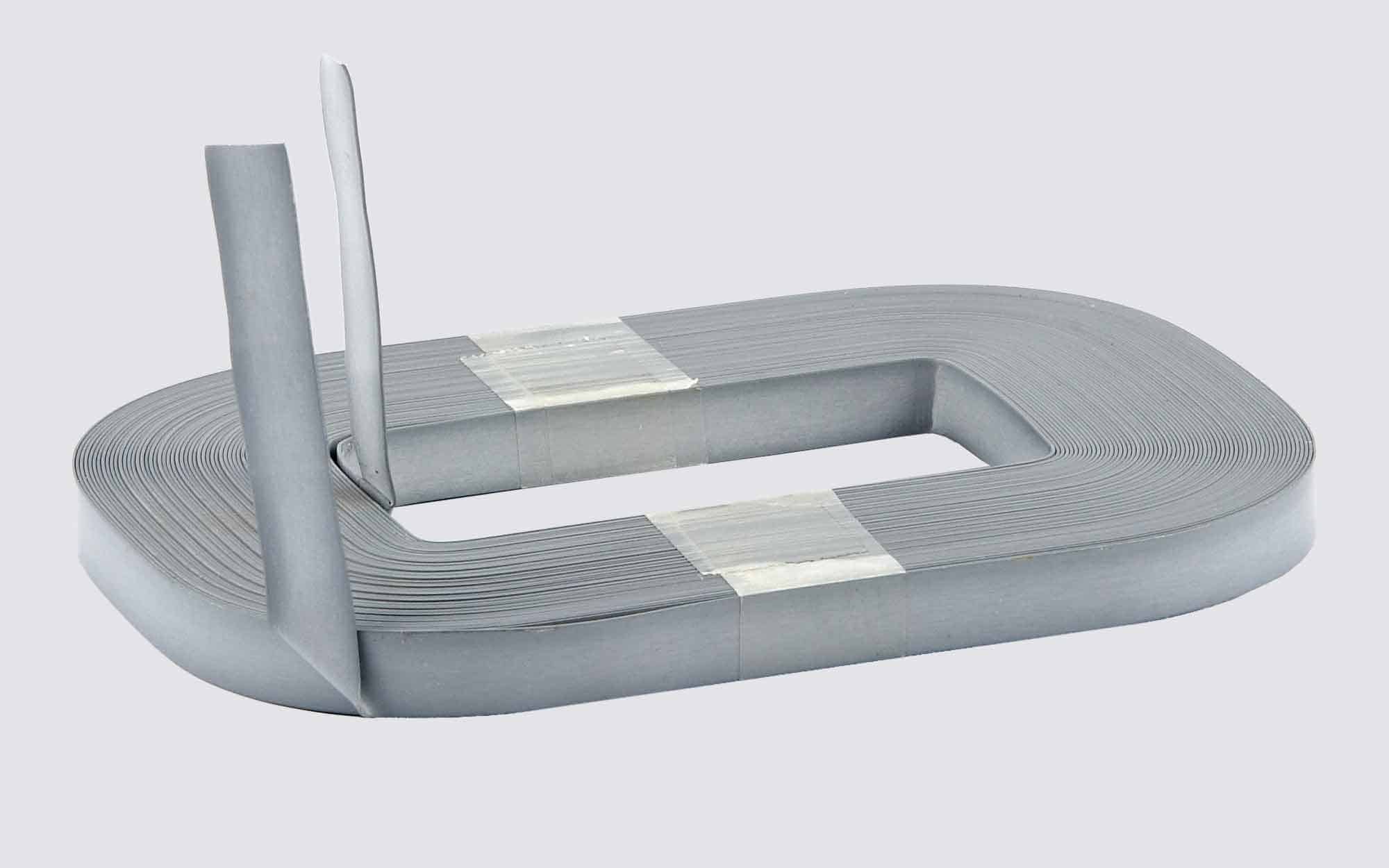

Anodisiertes Aluminiumband wird vor allem im Elektromagnetbau, Generatorenbau und Transformatorenbau verwendet

Durch die extrem dünne Isolationssicht von anoxal entsteht eine hohe Spannungsfestigkeit und eine optimale Wärmeleitfähigkeit. Es entehen keine Hot-Spots, zudem steigert sich die Belastbarkeit, da sich anoxal bei einer Dauertemperatur von 500°C einsetzen lässt – Kupferwicklungen sind nur bis 180°C temperaturbeständig.

Eine Gewichtsreduktion von bis zu 50% bei ähnlicher Baugröße und vergleichbaren elektrischen Eigenschaften gegenüber Kupferspulen sind durch anoxal möglich.

Durch die Verwendung von anoxal ist der Einsatz in AC-Anwendungen sowie für DC-Anwendungen gewährleistet.

Anodisiertes Aluminiumband Anwendung und Vorteile

Anwendungsgebiete

  • Elektromagnete
  • Generatoren
  • Transformatoren
  • Drosselspulen

Produktvorteile

  • sehr beständig bei hohen Temperaturen
  • Gewichtsreduktion um 50 % gegenüber einer Spule aus Kupfer mit vergleichbaren elektrischen Eigenschaften
  • keine „Hot-Spots“ innerhalb der Spule durch eine hohe Wärmeableitung, daher keine zusätzliche Isolation notwendig
  • Spulen aus anoxal benötigen keinen größeren Bauraum als Kupferspulen mit vergleichbaren elektrischen Eigenschaften
  • Isolierstoffklasse C

Physikalische Eigenschaften und Optionen

Leitermaterial

Al-Werkstoff
EN AW-Al 1050, EN AW-Al 1070 oder EN AW-Al 1350

Al-Schmelzpunkt
658°C

Dichte
2,7 kg/dm3

mittl. spez. Wärmekapazität (1-100°C)
0,92 J/g x K

mittl. Wärmeausdehnungskoeffizient
23,5 x 10-6/K

Wärmeleitfähigkeit
2,3 W/cm x K

Temperaturkoeffizient des elektr. Widerstandes (1-100°C)
0,004 K-1

Zugfestigkeit
70 bis 180 N/mm2

elektr. Leitfähigkeit
min. 34,5 MS/m (bei 20°C, O weich)

Elastizitäts-Modul
7 x 10-4 N/mm2 (Mittelwert)

Isolation

Oxidschicht-Stärke
1 bis 6 μm (je nach erforderl. Isolation)

Windungsspannungsfestigkeit
20 V/μm

chem. Zusammensetzung
Al2O3

Schmelzpunkt
ca. 2000°C

Härte
250-350 HV

Dielektrizitätskonstante
7-8

Sonstiges
verschleißarm und grifffest

Optionen

Bandstärken
Folien: 0,050 bis 0,200 mm gemäß DIN 546
Bänder: 0,200 bis 2,000 mm gemäß DIN 485
weitere Bandstärken auf Anfrage

Bandbreiten
3 bis 400 mm
weitere Bandstärken auf Anfrage

Innendurchmesser
300 oder 400 mm; auf Hülse

Außendurchmesser
max. 1100 mm

Gewicht
nach Kundenwunsch; auch Lauflängen lieferbar

Die Angaben in dieser technischen Produktinformation basieren auf unseren derzeitigen Kenntnissen und Erfahrungen. Sie befreien den Verarbeiter und Anwender wegen der Fülle möglicher Einflüsse bei der Anwendung nicht von eigenen Prüfungen und Versuchen. Eine rechtlich verbindliche Zusicherung bestimmter Eigenschaften oder die Eignung für einen konkreten Einsatzzweck kann aus unseren Angaben nicht abgeleitet werden. Je nach Einzelfall empfehlen wir Rücksprache mit uns. Etwaige Schutzrechte sowie bestehende Gesetze sind vom Empfänger unserer Produkte in eigener Verantwortung zu beachten.
