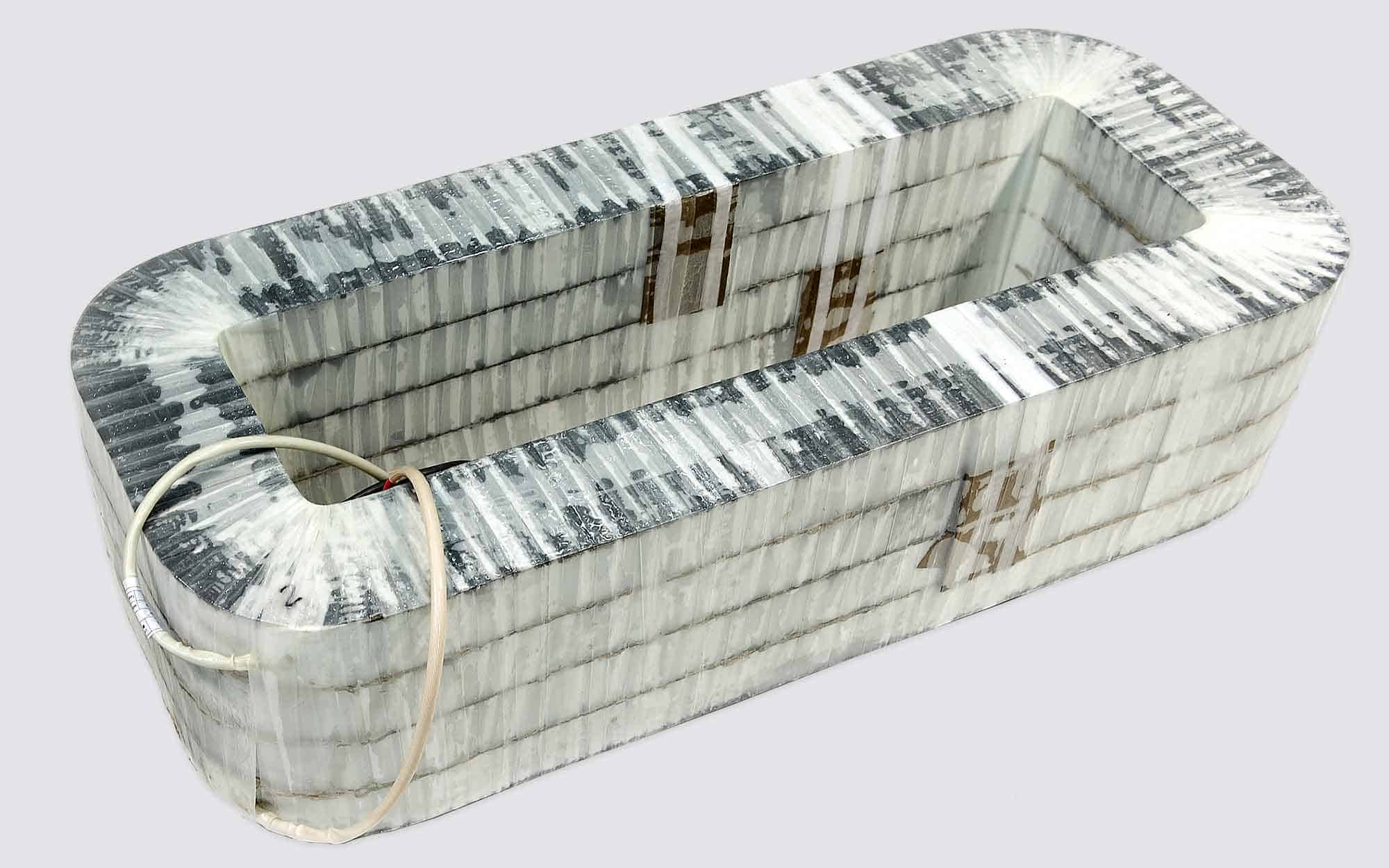

Magnetspulen – aus anodisiertem Aluminium (anoxal)
Wir produzieren Magnetspulen aus anodisiertem Aluminium (anoxal). Im Vergleich zu Spulen mit Kupferlackdrahtwicklungen entstehen bei anoxal-Spulen keine Hohlräume und Platzverluste, dadurch wird ein sehr hoher Füllfaktor erreicht und die Spule erhält eine größere Zugkraft während gleichtzeitig der beanspruchte Raum verkleinert und das Gewicht gesenkt wird.
Durch die extrem dünne Isolationssicht von anoxal entsteht eine hohe Spannungsfestigkeit und eine optimale Wärmeleitfähigkeit. Im Ergebnis erhalten Sie eine Spule ohne Hot-Spots mit größerer Belastbarkeit, welche sich bei einer Dauertemperatur von 500°C einsetzen lässt. Eine hohe Lebensdauer wird ebenso gewährleistet.
Einzel- oder Mehrfachspulen in freier, runder, ovaler oder rechteckiger Ausführung sind möglich.
Die Verwendung von anoxal ermöglicht den Einsatz unserer Spulen für AC-Anwendungen sowie für DC-Anwendungen.
Magnetspulen Anwendungsgebiete, Spezifikationen und mehr
Anwendungsgebiete für Spulen
- Magnetbau:
Lasthebemagnete, Überbandmagnete, Scheidemagnete uvm. - Automotive:
elektrischer Antriebsmotor für Hybrid- und Elektrofahrzeuge uvm. - Bahntechnik:
Magnetschienenbremse, Magnetschwebebahn uvm. - Antriebstechnik:
Motoren, Antrieb für Magnetventile uvm. - Luftfahrt:
elektrische Haltemagnete uvm. - Messtechnik:
Schweißnahtprüfungen uvm. - Maschinenbau:
Separationstechnik, Recycling, Positioniersysteme, Induktionsheizer-Spulen für Garne uvm. - Lautsprechermagnete
Aufbau & Optionen
- Spulenformen:
Rechteckspule, Rundspule, Ovalspule, Freiformspule - Spulenausführungen:
vorgestrichen, bandagiert, bandagiert und gestrichen, bandagiert und getränkt, bandagiert und vergossen, Zwischenisolation - Kontaktierung:
Kaltpressverfahren oder Ultraschall-Schweißen - elektrischen Anschlüsse:
Können auf Wunsch aus Kupfer-, Aluminium- oder CuAl-Litzen, Bändern (Cu, Al, CuAl), Gewinden oder Schienen bestehen. - weitere Produktoptionen auf Anfrage
Eigenschaften
- geringes Gewicht
- hitzeresistent
- hoher Füllfaktor
- hohe Eigenfestigkeit (ohne Seitenstützen)
- gute Hitzeableitung (keine Hot-Spots)
- hohe Lebensdauer
Technische Spezifikationen
- Baugrößen bis 5000 kg
- bis zu 4600 mm lang
- bis zu 3400 mm breit
- Schutzklasse IP 67
- Wickeltoleranzen <100 µm
- Dauertemperaturen bis 500°C
Die Angaben in dieser technischen Produktinformation basieren auf unseren derzeitigen Kenntnissen und Erfahrungen. Sie befreien den Verarbeiter und Anwender wegen der Fülle möglicher Einflüsse bei der Anwendung nicht von eigenen Prüfungen und Versuchen. Eine rechtlich verbindliche Zusicherung bestimmter Eigenschaften oder die Eignung für einen konkreten Einsatzzweck kann aus unseren Angaben nicht abgeleitet werden. Je nach Einzelfall empfehlen wir Rücksprache mit uns. Etwaige Schutzrechte sowie bestehende Gesetze sind vom Empfänger unserer Produkte in eigener Verantwortung zu beachten.
